PSL圆锥交叉滚子轴承
高精密圆锥交叉滚子轴承专门为承受轴-径向复合载荷的高精度应用而设计，滚子在滚道中十字交叉排列的设计，能使轴承可同时承受轴向、径向载 荷，以及翻转扭矩。具有高精度、高刚性和高转速，特别适合于立车转台、分度工作台、测量工具和医疗设备，这种轴承的横截面比较小（轴承较薄）但其刚性很高，因此1个轴承完全可以替代传统的2个或3个轴承的排列方式。
应用范围：
特别适合于立式车床/车铣复合/高精磨床的高速转台、分度工作台、测量工具和医疗设备等。
用于不同尺寸的旋转工作台有多种轴承尺寸规格可供选择。
轴承特点：
1.高精密圆锥交叉滚子轴承专门为承受轴-径向复合载荷的高精度应用而设计，具有高精度、高刚性和高转速等特点。
轴承由外环、分开的内环和十字交叉的圆锥滚子组成，滚子被塑料的间隔片分开。
2.圆锥滚子在滚道中十字交叉排列的设计，能使轴承可同时承受轴向、径向载 荷，以及翻转扭矩。
3.尽管这种轴承的横截面比较小（轴承较薄）但其刚性很高，因此1个轴承完全可以替代传统的2个或3个轴承的排列方式。
4.圆锥滚子可以有效地减少轴承在高速转动时滚道内外圈的线速度差，防止滚子和滚道接触面的相对滑动，从而降低滚子和滚道间的摩擦和发热量，最终使得轴承的寿命增加。
5.轴承的润滑是通过两片内环间的凹槽来实现，此类轴承的设计是假设在内环固定、外环转动的工况下使用的。
6.轴承交货时是分体的，客户使用时需自行装配，轴承外环和下内环与配合件过盈配合，装配完成之后再根据具体需求对轴承做
一定的预压，以保证轴承的无间隙运转和高旋转精度。
7.轴承采用高品质的轴承钢和热处理工艺，以达到最理想的硬度。外环上的吊装孔使得轴承的搬运、安装和装配等操作简便。

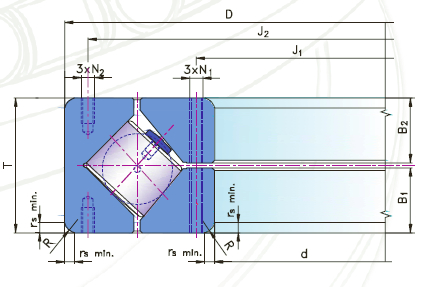

尺寸规格表（mm）
|
序号
|
PSL轴承编号 |
Timken/铁姆肯轴承
|
内径d/mm
|
外径D/mm
|
厚度H/mm
|
|
1
|
PSL912-309A
|
XR678052
|
330.2
|
457.2
|
63.5
|
|
2
|
PSL912-308A
|
XR766051
|
457.2
|
609.6
|
63.5
|
|
3
|
PSL912-304A
|
XR820060
|
580
|
760
|
80
|
|
4
|
PSL912-305A
|
XR855053
|
685.8
|
914.4
|
79.375
|
|
5
|
PSL912-306A
|
XR882055
|
901.7
|
1117.6
|
82.55
|
|
6
|
PSL912-307A
|
XR889058
|
1028.7
|
1327.15
|
114.3
|
|
7
|
PSL912-303A
|
/
|
1270
|
1524
|
95.25
|
|
8
|
PSL912-310A
|
/
|
1879.6
|
2197.1
|
101.6
|
|
9
|
PSL912-311A
|
/
|
2100
|
2430
|
120
|
PSL也可根据客户需求量身定制，更多详细信息欢迎来电垂询，期待与您的合作！
