PSL带齿回转支撑轴承
高精密带外齿交叉滚子回转支撑轴承能承受轴向载荷、径向载荷和翻转扭矩。外齿是在较高的公差等级范围内进行研磨的,以确保高旋转精度和驱动精度。这种轴承的突出特点是高刚性和结构紧凑性,轴承外环带齿简化了转台结构设计和安装工艺。此类轴承的尺寸规格可供外形尺寸1500~3800mm、轴向承重15~90吨的转台使用,此外PSL还可以根据客户的特殊需求提供定制服务。
轴承应用:
高精密带外齿交叉滚子回转支撑轴承能承受轴向载荷、径向载荷和翻转扭矩,适用于对刚性、结构紧凑性和高回转精度的应用场合,特别适合于大卧加或落地镗床的低转速回转工作台和分度工作台。
轴承特性:
1.高精密带外齿交叉滚子回转支撑轴承能承受轴向载荷、径向载荷和翻转扭矩。
2.轴承由带直齿的外环、内环和十字交叉排列的圆柱滚子组成,滚子被塑料的间隔片分隔开。轴承环上的孔用于安装轴承。
3.外齿是在较高的公差等级范围内进行研磨的,以确保高旋转精度和驱动精度。
4.轴承使用唇形密封圈,初始的油脂是在工厂装配时填充进去的,用以润滑轴承滚道。在轴承内环上表面或内侧有润滑油孔,可供轴承在服役过程中需要再润滑时使用。
5.轴承交货时是完全装配好的,装配时施有一定的预压以保证所需的轴承刚性、回转精度和运行可靠性。这种轴承的突出特点是高刚性和结构紧凑性,轴承外环带齿简化了转台结构设计和安装工艺。轴承内环上的导引孔用于精确定位夹固板。
6.轴承在设计时是采用脂润滑,客户也可以根据具体工况改用油润滑。采用油润滑的极限转速是脂润滑极限转速的2倍。

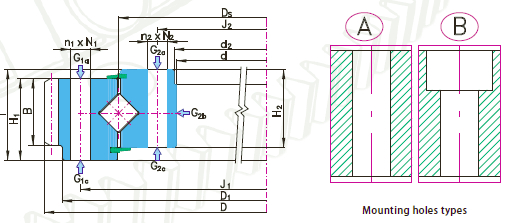

尺寸规格表:(mm)
序号 |
回转支撑轴承编号 |
内径d/mm |
外径D/mm |
厚度H/mm |
1 |
PSL 9E-1Z20-0730-0913 |
634 |
846 |
75 |
2 |
PSL 9E-1Z30-0980-1042 |
868 |
1143 |
100 |
3 |
PSL 9E-1Z40-1250-1340 |
1084 |
1450 |
109 |
4 |
PSL 9E-1Z40-1448-0559 |
1210 |
1757 |
130 |
5 |
PSL 9E-1Z40-1869-1216 |
1596 |
2167 |
140 |
6 |
PSL 9E-1Z40-2185-1540 |
1912 |
2492 |
145 |
PSL也可根据客户需求量身定制,更多详细信息欢迎来电垂询,期待与您的合作!
